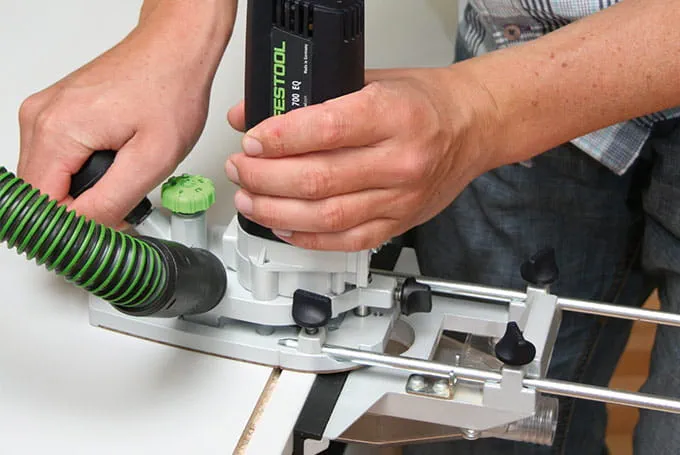

Fresado de ranuras con la fresadora de cantos modular

Fresado de ranuras
Para la fabricación de muebles o la construcción en interiores, a menudo es necesario el fresado de ranuras para la inserción y unión positiva de componentes individuales. Este ejemplo de aplicación muestra cómo fresar ranuras en la madera y ofrece indicaciones paso a paso. El objetivo es poder crear ranuras apropiadas en la madera con poco esfuerzo.

    Descripción

    Tanto si se trata de paredes posteriores, pernios o estantes, durante la fabricación de muebles es a menudo necesario crear ranuras.
    En este sentido, un guiado adecuado y un corte limpio de la máquina son factores decisivos para un resultado de fresado satisfactorio.

    Con la fresadora de cantos modular MFK, Festool ofrece una opción rápida y sencilla para fresar ranuras limpiamente. El sistema de aspiración integrado en la mesa de fresar permite una evacuación inmediata de las virutas, para trabajar prácticamente sin suciedad.

    Máquinas/accesorios

    En este ejemplo de aplicación se recomiendan las siguientes máquinas y accesorios:

    Preparación/ajuste

    • Antes de comenzar con el fresado, es preciso tomar las siguientes medidas preparatorias:

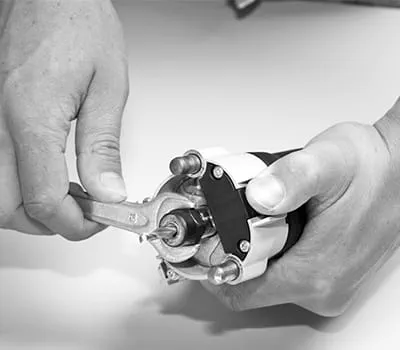

      • Ajuste de la fresa como se indica en el manual de instrucciones.
      • Nota:Se deben utilizar fresas con una longitud adecuada para la aplicación correspondiente.

      +
      Ajuste de la fresa

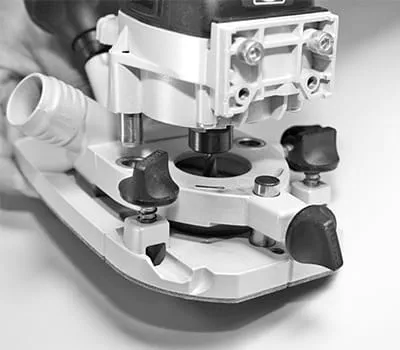

    • Fijación de la máquina a la mesa de apoyo:

      • Montar la máquina en la mesa de apoyo
      • Apretar los tornillos de fijación negros situados en el lado derecho de la mesa de apoyo

      +
      Fijar la máquina a la mesa de apoyo

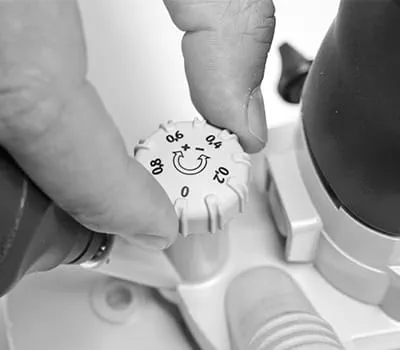

    • Ajuste de la profundidad de fresado:

      • Soltar los tornillos de fijación situados en la parte anterior y en la parte posterior de la mesa de apoyo
      • Ajustar la profundidad de fresado con la rueda de ajuste verde
      • Volver a apretar los tornillos de fijación

      +

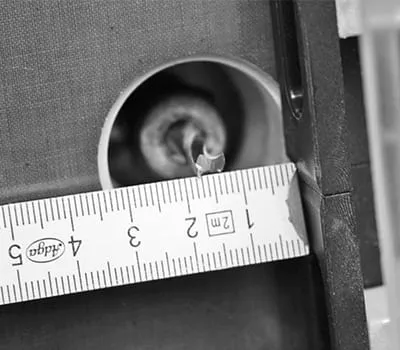

      Ajuste de la profundidad de fresado

    • Acoplamiento y ajuste del tope paralelo antes del fresado de ranuras:

      • Insertar las barras de guía en la mesa de apoyo y fijarlas con los tornillos negros
      • Insertar el tope paralelo en las barras de guía y ajustar a la distancia deseada con los tornillos de fijación

      +
      Ajuste del tope paralelo

    Procedimiento

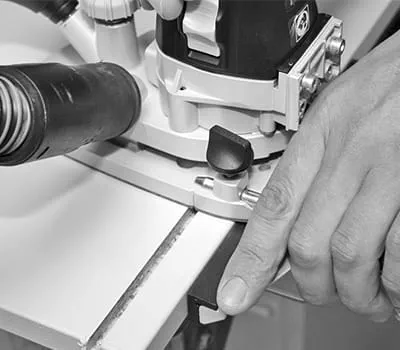

    • La fresadora de cantos modular MFK es perfecta para la inserción de ranuras en paredes posteriores.
      Al fresar ranuras, es preciso prestar especial atención a que el tope paralelo esté bien apoyado sobre el canto.

      Consejo: para que la fresa, vista desde arriba, gire en sentido horario, se aconseja guiarla a lo largo la pieza de trabajo de izquierda a derecha. De este modo, se guía la fresadora hasta el tope paralelo y se evita que se prolongue la ranura.

      +
      Elaboración de ranuras
